インモールド印刷用転写箔送り装置

プラスティックの射出成形において、成形同時印刷を行う為の高精度な、箔送り位置決め装置です。
成形機に取り付けて使用するため、装置の新たな設置場所の必要はありません。
横型の成形機に取り付けて使用する縦型の送り装置と、縦型の成形機に取り付けて使用する水平型の送り装置があります。

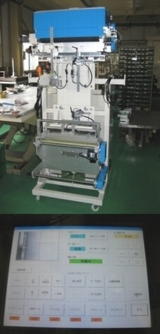

（写真は縦型の送り装置です）

特色

1.CCDカメラ搭載
箔に印刷されたレジスタマークをCCDカメラで測定しながら位置決めをします。
金型外にCCDカメラを設置した仕様以外に、印刷図柄の真横のマークでより高精度な位値決めを行う、金型内CCDカメラ仕様があります。

2.タッチパネル操作
レジスタマークを、タッチパネルのモニターで常に監視できますから、初期の位置合わせ作業が容易です。又、箔送り後の位置データが、毎回デジタル表示されます。

3.送りモードの選択
CCDカメラモード以外に、カウンタモードを標準装備していますので、金型、箔の仕様に応じて、切換可能です。

カウンタモード
蒸着箔などの単色印刷の場合に使用する、定ピッチ送り。

新しく2台のCCDカメラで2個のレジスタマークを使用して,位置決めするツインカメラタイプも開発しました。お問合せ下さい。

仕様

形式	FFS-CCD/P-* （縦型送り装置、横型成形機用） FFS-CCD/P-H （水平型送り装置、縦型成形機用）（**は供給箔の最大幅寸法mm）
適用金型	専用金型
操作盤	8インチ　ハンディタッチパネル
位置決め方式	金型外又は金型内に装備されたCCDカメラによる画像処理
送り速度	Max. 300mm/sec
位置精度	±0.05～0.1mm　任意に設定可能
箔吸着	真空ポンプ　　標準装備
箔静電除去	イオナイザ　　標準装備
自動運転	成形機突き出しピンのストローク限信号により送りスタート送り終了信号により、成形スタート
電源	AC100/110V 50/60Hz 1kVA
エア	0.5MPa

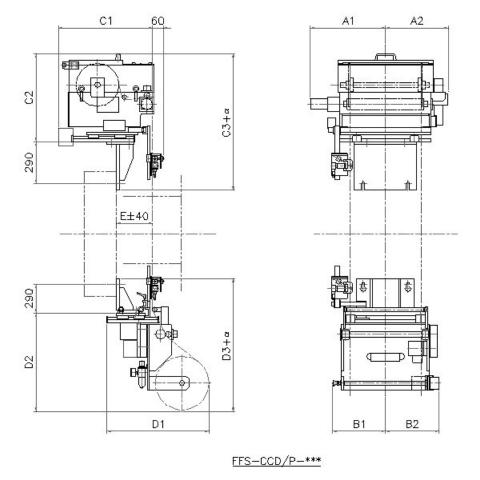

縦型送り装置寸法

***は供給箔の最大幅寸法mm (単位mm)

***	200	300	400	500	600	700
A1	320	370	420	470	520	570
A2	250	300	350	400	450	500
B1	180	230	300	350	405	455
B2	200	250	300	350	410	460
C1	450	450	525	525	700	700
C2	450	450	490	490	530	530
C3	720	720	760	760	800	800
D1	370	370	570	570	570	570
D2	500	500	550	550	570	570
D3	690	690	740	740	760	760
E	165	165	200	200	250	250

寸法は、予告無く変更されます。詳細はお問い合せ下さい。

水平型送り装置寸法

***は供給箔の最大幅寸法mm (単位mm)

***	200	300	400
A1	320	370	420
A2	250	300	350
B1	200	250	300
B2	300	350	400
C1	490	490	550
C2	630	630	680
D1	585	585	635
D2	510	510	610

寸法は、予告無く変更されます。詳細はお問い合せ下さい。
